Descripción

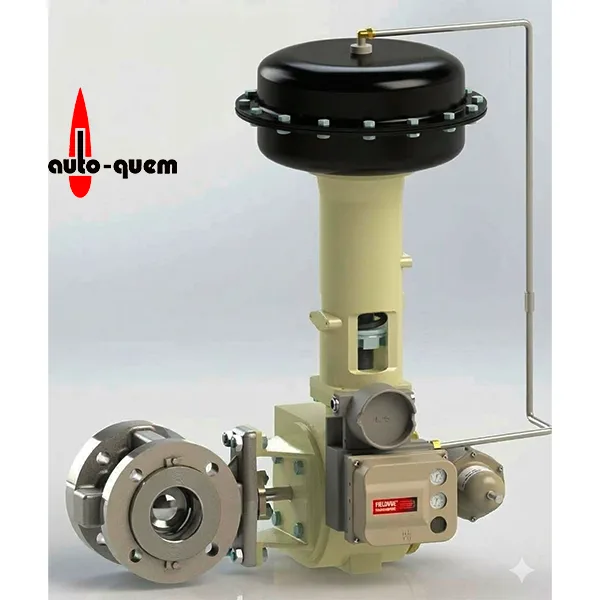

La válvula SATESA modelo VNRB es una válvula de control rotativa de bola segmentada con entalla en V. Está pensada para regular caudal con gran precisión en líquidos, gases, vapor, pastas, lodos y fluidos fibrosos o con sólidos en suspensión. Se usa mucho en las industrias química, petroquímica, del papel, minera y de tratamiento de aguas.

La entalla en V de la bola da una característica de caudal isoporcentual modificada y una rangeabilidad muy amplia, así que la válvula controla con precisión tanto con caudales bajos como altos. Al girar, el borde de la bola hace una acción de corte contra el sello, lo que evita que las fibras y los sólidos se atasquen y asegura un funcionamiento confiable en servicios difíciles.

El pasaje de flujo es directo, con alta capacidad y baja pérdida de carga. Se ofrece con conexión bridada o sin bridas (wafer), para adaptarse a cada instalación.

Versiones disponibles:

Serie Conexión Clase de presión
VNRB 1001 Bridada ASME Clase 150
VNRB 1002 Sin bridas (wafer) ASME Clase 150, 300 y 600
VNRB 1003 Bridada ASME Clase 300

Características principales:

Bola segmentada con entalla en V para un control preciso
Característica de caudal isoporcentual modificada
Muy amplia rangeabilidad
Acción de corte que evita atascamientos con fibras y sólidos
Alta capacidad de caudal y baja pérdida de carga
Versiones bridadas y wafer
Sellos metálicos o blandos según el servicio

Especificaciones técnicas:

Diámetros 1″ a 20″
Clases de presión ASME 150, 300 y 600
Temperatura de operación -46 °C a 427 °C
Característica de caudal Isoporcentual modificada
Clase de cierre Clase IV a Clase VI (ANSI/FCI 70-2), según el tipo de sello
Conexiones Bridada o sin bridas (wafer)
Rotación 90°
